小米CC9 Pro拆解:相机成本值几颗骁龙855

www.51spjx.com  2019-11-12 19:09

  号称光相机成本就相当于几颗骁龙855的小米CC9 Pro,堂本海斗到底内部做工,用料如何呢?现在,官方拆解已经出炉。

  据悉,小米CC9 Pro后置一亿像素五摄,这是小米首款后置五摄手机,也是迄今为止最强悍的小米拍照/录像手机,斩获DxOMark总分第一。

  核心配置上,小米CC9 Pro采用双曲面柔性屏,搭载高通骁龙730G移动平台,最高配备8GB内存+256GB存储,前置3200万像素,电池容量为5260mAh,支持30W闪充。

  加热后慢慢打开后盖就能看到,小米CC9 Pro的内部并不是常规的三段式布局。内部左侧大量空间都留给了五摄镜头模组,边框侧键开槽部分增加了支架保?,能够起到一定的密闭作用,防尘防泼溅。电池上方堆叠了NFC线圈和大面积的导热石墨。

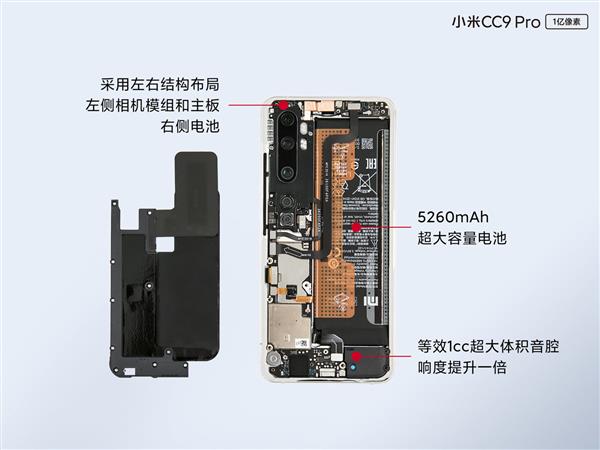

  拆开左侧的主板盖板便能看到内部结构,主板区和电池呈左右布局。副板位于机身内部右上方,通过FPC同主板相连。右下方是等效1cc的超大体积音腔,外放响度相较前代CC9提升一倍。右侧5260mAh大容量电池几乎占据了机身内部大半空间,采用易撕贴同中框固定。

  卸下后置相机保?盖板就能看到一亿像素五摄的“真容”,一族的团结其中最显著的无疑是中间巨大的一亿像素超清主摄。镜头盖板上集成了激光对焦模组,通过FPC同主板相连。激光对焦不仅提升暗光对焦速度,更能辅助判断环境AWB,让拍照的白平衡更准更接近人眼所见。

  按照说明慢慢撕下易撕贴就能分离电池。电池下方堆叠摆放了全新一代超薄屏下光学指纹模组。以往屏下光学指纹必须同电池错位摆放,一定程度上限制了电池的容量。而小米CC9 Pro上采用的全球首款超薄屏下光学指纹,由于Z轴空间占用极小,不挤占电池空间,可以同电池堆叠摆放,电池容量更大。

  另一方面,无需和电池错位摆放,波塞冬斯的缰绳指纹识别区有更多的选择空间,可以放在更加顺手的地方。而以往为了保证不过多挤占电池空间,屏下指纹模组需要尽量放在更靠近底部的位置,用起来不够顺手。

  另外,小米CC9 Pro在电池上增加了Battery Sense电芯监测回路,能够精准监测电芯的电压,规避了电池保?电路阻抗带来的误差,提高充电效率的同时也更加安全。

  全球首款超薄屏下光学指纹识别模组厚度约0.3mm,比1角硬币更薄。通过采用全新的微透镜+微准直技术,集合准直器方案和透镜方案两者的优势。在每个准直孔的上方都集成了微镜头,通过微镜头获取足够丰富的指纹信息,这些光线进入微准直孔后,其他方向的干扰光线会被准直孔过略掉,最终指纹模组接收到进光量充足,信噪比高,图像清晰的指纹信息。不仅质量高易于识别解锁,抗干扰能力也很强。在室外强光下,哈尔滨建站哪个好低温以及干手指等不良环境下的解锁成功率大幅度提升。

  主板区域的重头戏是相机模组,首先1亿像素超清镜头是小米联合三星定制的HMX,西边的风美脚支持光学防抖,手机少有的7P镜头设计,尊享版更是多达8P镜头。?支持像素4合1技术,暗光环境下可以获得更充足的进光量,夜拍也清晰。

  10倍混合变焦镜头同样支持OIS光学防抖,保证拍摄远处时也能获得良好的防抖效果。而50mm经典人像镜头是同小米8主摄相同规格的1200万相机,波塞冬斯的缰绳1.4μm大像素支持Dual-PD双核对焦。

  主板采用“L”型的异形主板,正面以射频芯片和电源管理芯片为主,背面排布高通730G SoC和内存闪存堆叠。小米CC9 Pro支持多功能NFC,采用了小米9/9 Pro同款的SN 100T芯片。而全新的电荷泵充电管理芯片的加入,配合Mi-FC高速充电技术,让小米CC9 Pro的30W疾速闪充能获得不输常规40W的高速充电体验,65分钟即可充满5260mAh大电池。

  工程师通过全新的内部空间布局,不断尝试调优,将一亿像素五摄四闪这样的庞大的相机模组,5260mAh超大容量电池,NFC以及等效1cc大体积外放音腔都整合到机器内部。

  以上就是小米CC9 Pro的内部的“真容”。
